Entdecken Sie die wissenschaftliche Kamera -Schwalbenschwanzplatte

SKU DSLRCDA
Barcode 811803032590
Original Preis $ 79.99 - Original Preis $ 79.99
Original Preis
$ 79.99
$ 79.99 - $ 79.99
Derzeitiger Preis $ 79.99

Video

Beschreibung

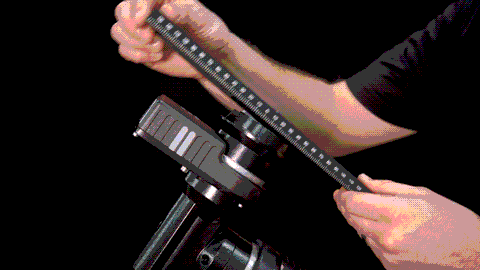

Die Explore Scientific Camera Dovetail Plate ist so konzipiert, dass sie eine Kamera auf einer Standard-Sattelplatte im astronomischen Stativ-Vixen-Vixen-Stil leicht befestigen kann.

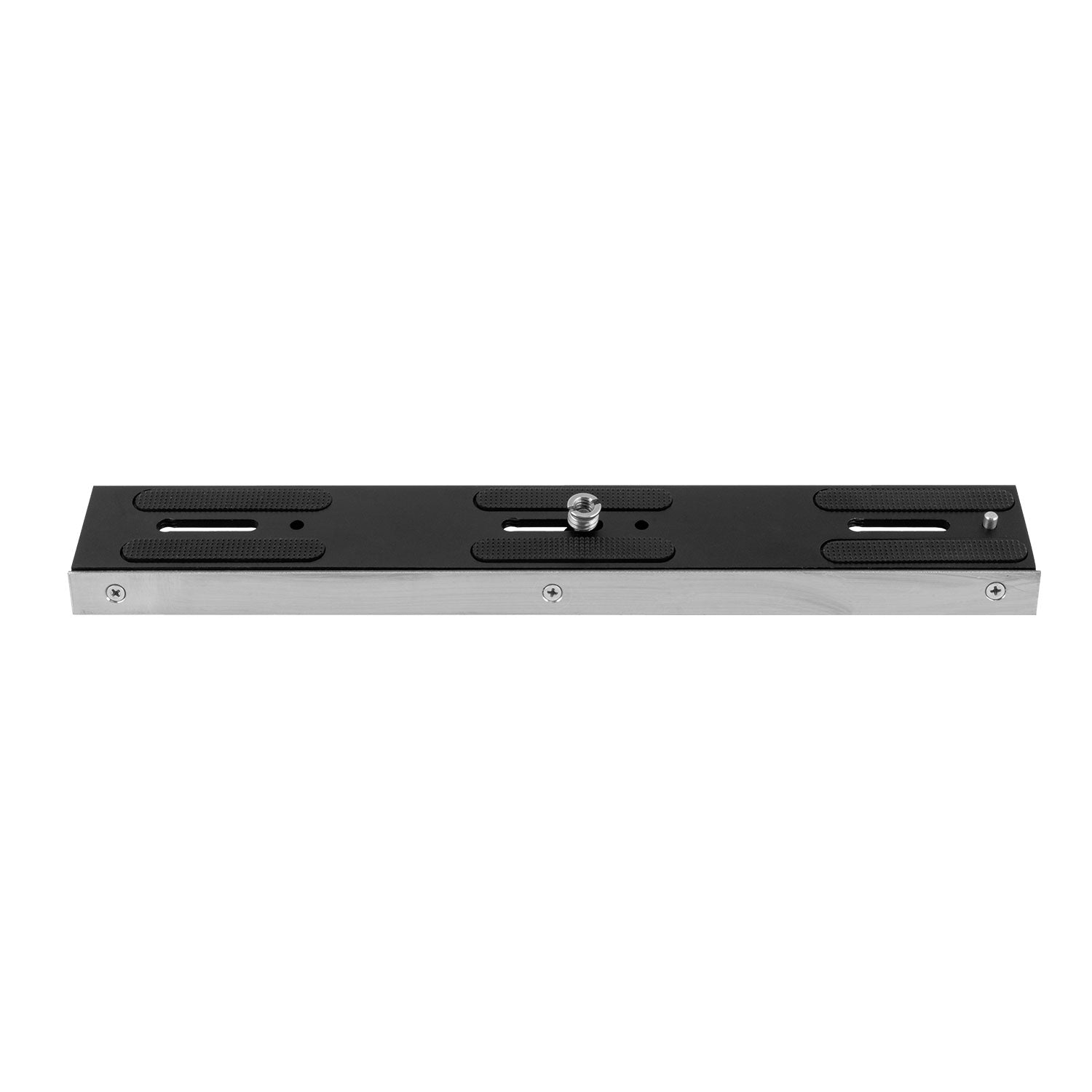

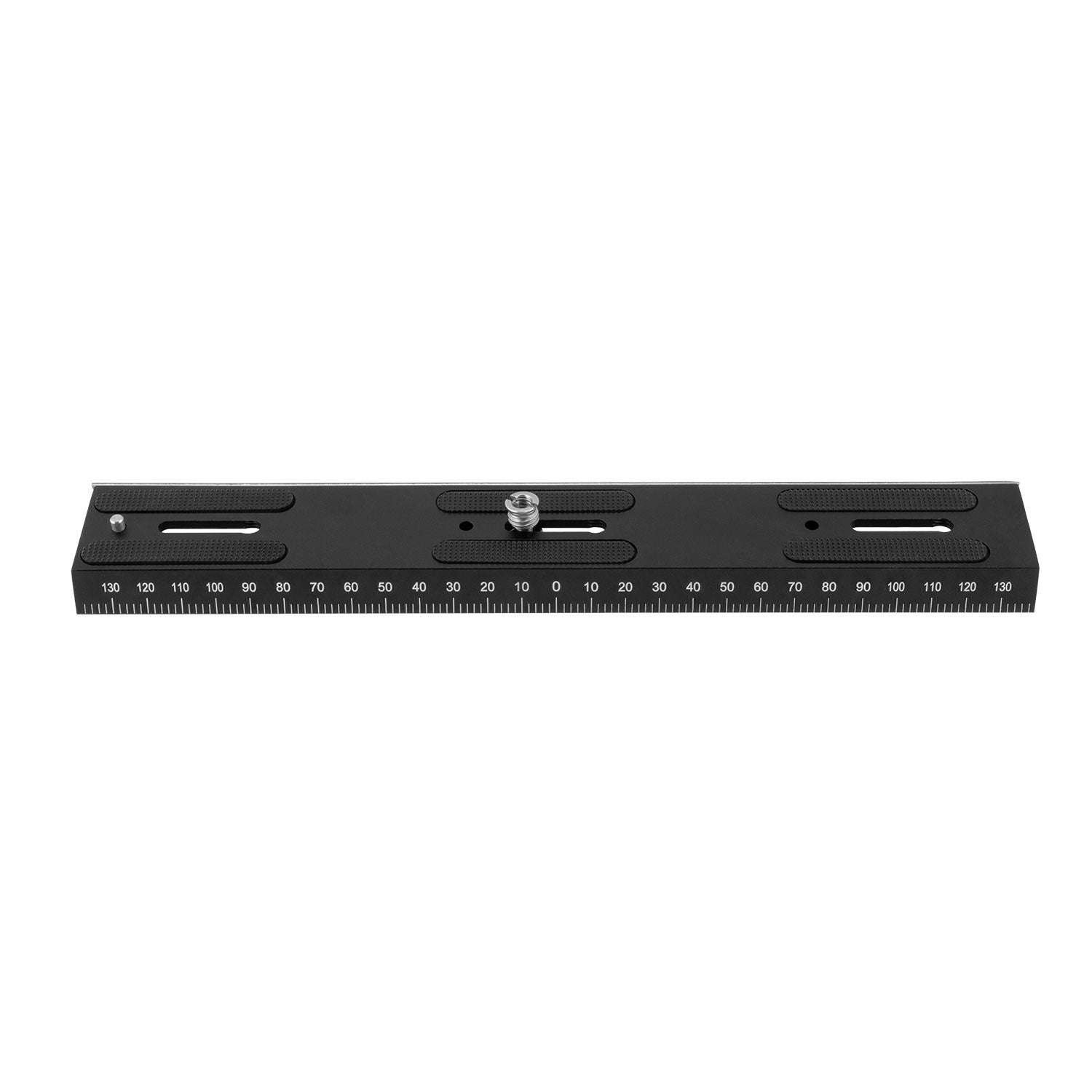

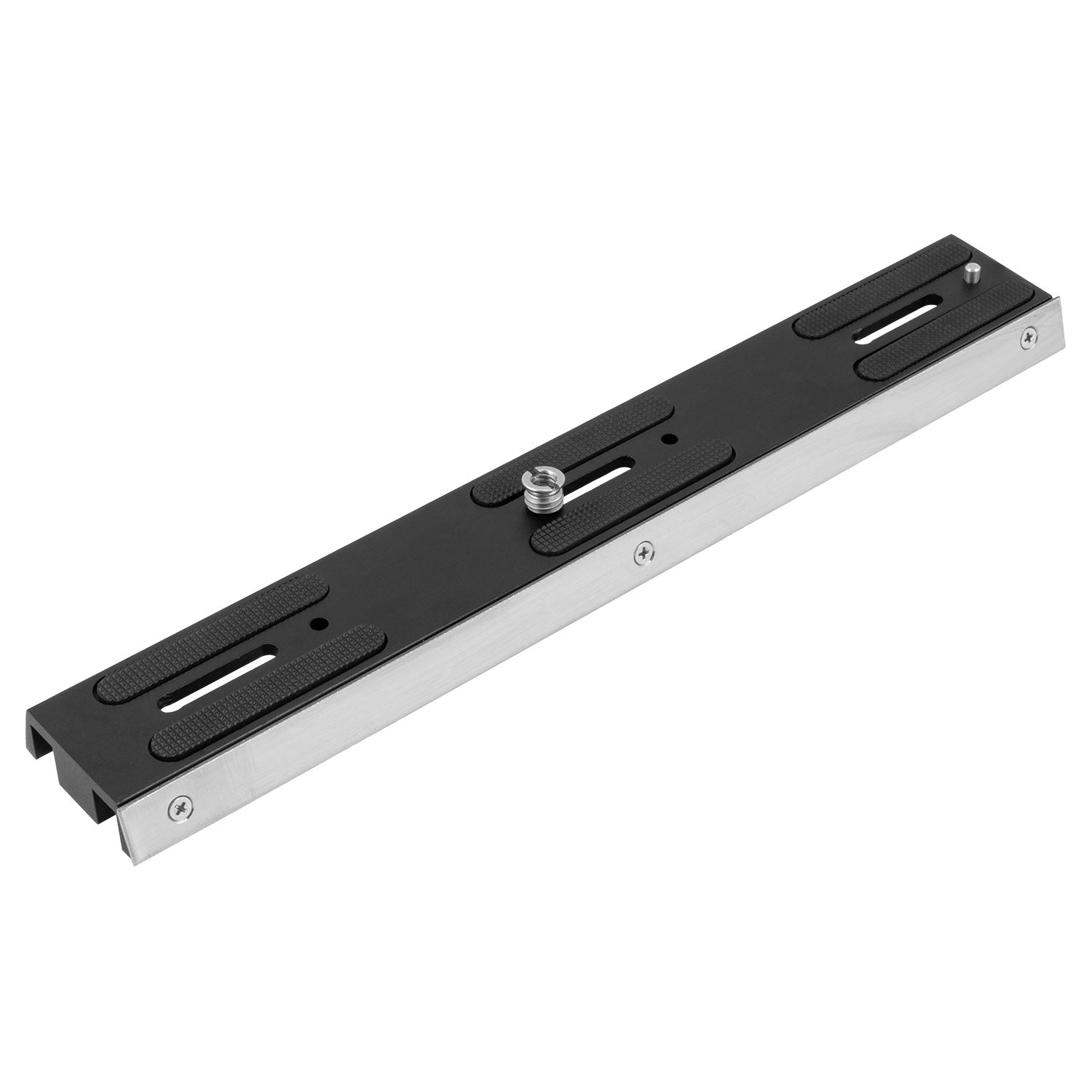

Mit der Kamera -Schwalbenschwanzplatte verfügt über drei Steckplatten, mit denen eine Kamera montiert werden kann.

Das Gerät ist mit einem in einem der Schlitze installierten Standard-¼-20-Bolzen ausgestattet. Auf dem ¼-20-Bolzen installiert ein 3/8-16-Adapter, der ein europäischer Standard ist. Um den ¼-20-Bolzen zu verwenden, schrauben Sie einfach den 3/8-16-Adapter ab. Stellen Sie sicher, dass Sie es einen sicheren Ort geben, falls Sie es jemals verwenden müssen.

Die Kamera-Schwalbenschwanzplatte wird auch mit einem federbelasteten Stift geliefert, der für einige Kameras und Kamera-Fußplatten verwendet wird.

Stellen Sie sicher, dass der 3/8-16-Adapter entfernt wird, um den ¼-20-Bolzen von einem Schlitz auf einen anderen zu bewegen, und schieben Sie den Bolzen zum Ende des Schlitzes, der breiter ist. Mit dem Schwenkgriff am Bolzen die Schraube abschrauben. Es kann hilfreich sein, von oben nach unten zu drücken, während sie von unten abschrauben. Sobald der ¼-20-Bolzen entfernt ist, legen Sie ihn in den gewünschten Schlitz, wo das Ende breiter ist, und schrauben Sie ihn ein.

Um den federbelasteten Stift zu bewegen, verwenden Sie einen 4-mm-Allen-Schraubenschlüssel (Hex), um die eingestellte Schraube abzuschrauben. Drehen Sie die Platte vorsichtig um, um die kleine Feder und den Stift vorsichtig umzudrehen. Achten Sie darauf, nicht die dunkle Frühlingsfeder oder den Stift zu verlieren.

Wählen Sie das Loch aus, in dem der Federbelastungstift installiert werden muss, und stecken Sie den Stift in das Loch. Stellen Sie sicher, dass Sie es mit der dünnen Seite nach unten einfügen und sicherstellen, dass der Stift mit dem Loch ausgerichtet ist, damit die silberne Spitze herausragt. Der Flansch sollte oben sein. Legen Sie die Feder in das Loch und installieren Sie dann die eingestellte Schraube. Nicht übermütigen oder der Stift wird nicht mehr auf dem Frühling beladen.

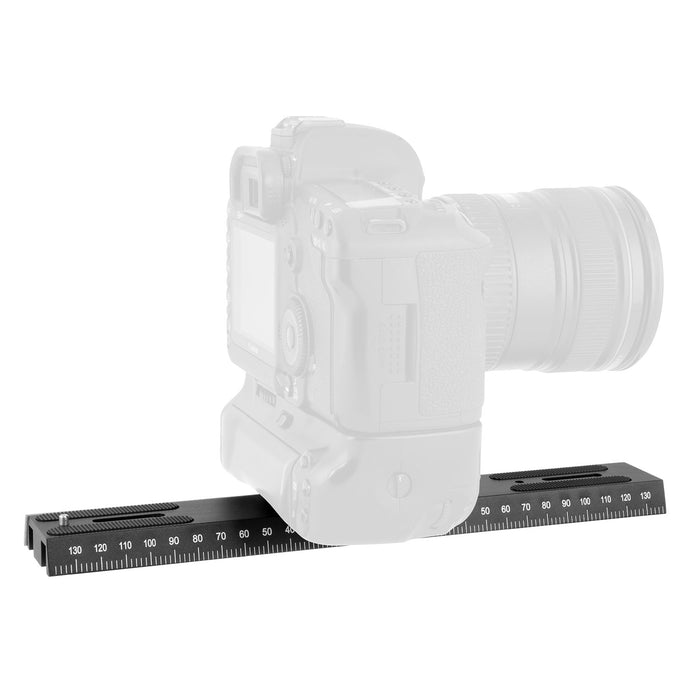

Um eine Kamera zu installieren, richten Sie die ¼-20-Schraube auf das Montageloch in der Kamera oder in der Objektiv aus und schrauben Sie dann die Schraube ein. Nach Bedarf festziehen. Wenn zusätzlicher Druck erforderlich ist, ziehen Sie den federbelasteten Stift fest.
